Společnost Sumitomo (SHI) Demag představuje na veletrhu K 2025 (hala 15, stánek D22) nejnovější 420t stroj PAC-E, který definuje čisté a energeticky úsporné vstřikování pro zdravotnický průmysl.
Letošní lékařský exponát spojuje čistotu a rychlost a představuje výrobní buňku "Med-Cup" se 48 dutinami a superrychlým automatickým odsáváním. Ve spolupráci se společnostmi Zubler Handling AG a Otto-Hofstetter AG představuje tato expozice budoucnost špičkové hromadné výroby v oblasti medicíny, informuje Andreas Montag, ředitel pro rozvoj obchodu v oblasti medicíny.

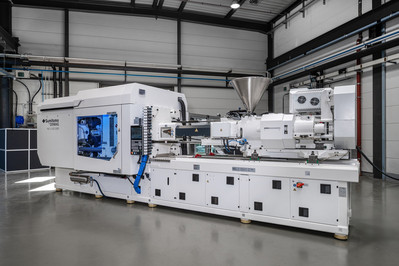

Systém PAC-E, který vyrábí a stohuje 30 ml kelímky pro dávkování léků rychlostí 57 600 kelímků za hodinu, je zkonstruován speciálně tak, aby poskytoval špičkový trvalý výkon v rychlých cyklických aplikacích. Díky vysoké rychlosti vstřikování a výjimečné přesnosti umožňuje PAC-E bezchybnou výrobu s více dutinami, a to i pro výrobky s extrémně tenkými stěnami.
Plnou rychlostí vpřed
Stanovuje nový třísekundový milník pro hromadnou výrobu zdravotnických aplikací od lékařských pohárků až po zkumavky pro odběr krve v centrifuze a díky technologii clean-toggle splňuje i přísné hygienické požadavky stanovené ve zdravotnické výrobě. V kombinaci s inteligentním stohovacím systémem od společnosti Zubler Handling, stejně jako s robotem pick-and-place a 48dutinovým formovacím nástrojem od společnosti Otto-Hofstetter, může výrobní rychlost na stroji 420t PAC-E spolehlivě dosáhnout přibližně 432 milionů komponent ročně, tvrdí Montag. Celá výrobní buňka, včetně všech periferních zařízení, je ve srovnání s plně elektrickými stroji generujícími podobné objemy poměrně kompaktní, dodává oborový specialista.
Dutinový nástroj od společnosti Otto-Hofstetter umožňuje vstřikování kalíšku s hmotností výstřiků kolem 70 gramů centrálně přes bodovou bránu. Vysoce účinný, tepelně vyvážený chladicí systém se navíc skládá z 29 vodních chladicích okruhů. To zaručuje tepelnou stabilitu ve formě a podporuje bezpečnou a nepřetržitou výrobu, vysvětluje Montag. Kromě toho je nástroj navržen tak, aby bylo možné vyjmout výlisky zepředu, což usnadňuje přístup k nim a jejich servis.
Poskytnutí úplné kontroly zpracovatelům ve zdravotnictví
Kvalita výrobků je udržována pomocí inteligentních kamer s vysokým rozlišením umístěných podél vysokorychlostní osy vytahování. Instalovaný systém společnosti Zubler Handling, 100 % inline kontrola s kamerami zpracovávajícími 96 snímků pro každé vyjmutí. Detekce anomálií a měření rozměrů se provádí na každém snímku s přesností 0,05 milimetru.
Po vyjmutí z nástroje jsou kelímky naskládány na kulatý stůl vybavený dvěma sekcemi. Každá sekce má 48 přihrádek pro každou odpovídající dutinu. Jakmile je otočný stůl zcela naskládán, přesune se do další pozice, kde jsou hromádky dutinek roztříděny robotem pick & place. Robot může zpracovávat osm stohů současně a rozdělit je jednotlivě na dobré nebo špatné případy.
"Rychlost odebírání je bezproblémová a je ve skutečnosti mnohem rychlejší než volné padání komponent. Jednou z hlavních výhod je však kontrola kvality. Každá dutina má svůj vlastní oddíl. Pokud se tedy v určitém stohu vyskytnou nějaké problémy s kvalitou, lze je oddělit, plně prozkoumat a vyřešit, aniž by došlo k plýtvání celou výrobní zásilkou," vysvětluje Montag.
24hodinová autonomní výroba
Další exponát vyrábějící lékařské ventily a představující vstřikovací stroj IntElect 130t LSR se objevuje na stánku Nexus (hala 12, B53). Tento systém, zahrnující inteligentní robotiku, přesnou technologii drážkování, volitelnou kontrolu kamerou a sledovatelné balení, představuje nekonečné možnosti 24hodinové autonomní výroby.
V kompletním cyklu trvajícím 23 sekund na jeden záběr odebere šestiosý robot 16 výlisků a přenese je na řezací stanici. Pevně je drží v poloze, aby mohly elektricky poháněné řezací nože provést svůj řez, a současně probíhá další cyklus lisování, přičemž robot EOAT se pohybuje mezi 16 dutinami lisovacího nástroje a řezací stanicí.
Aby společnost Sumitomo (SHI) Demag demonstrovala celou šíři svých odborných znalostí v oblasti zdravotnictví, dodává na stánek společnosti Sepro také stroj IntElect S 130t, na kterém bude předváděna výroba 15ml uzávěrů odstředivek (hala 12, A36), přičemž Jestar Mold Tool dodá nástroj se 48 dutinami. S desetisekundovým cyklem výroba poskytuje vysoký výkon, poznamenává Montag.
